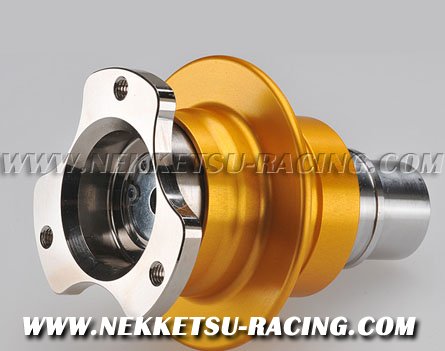

Rapfix Racing
Utilization : for competition cars
Applicable steering wheels : any wheel matching a PCD 50.8mm, three holes
Attachment style : weld
Main materials : plug= chromium molybdenum steel SCM435, socket = aluminum alloy A7075T6, sleeve=aluminum alloy + stainless steel SUS420, ball=steel SUJ2
Size : length 63.5mm (except the weld part), diameter 69.6mm
Weight : 300g (plan)
ผลิตภัณฑ์นี้เป็นการพัฒนาขั้นพื้นฐานของเทคโนโลยีชุด Rapfix ซึ่งมีสถิติการขายมากว่า 20,000 รายการ นอกจากนั้น ผลิตภัณฑ์นี้สามารถปล่อย HUB ได้อย่างรวดเร็ว มีความกะทัดรัด น้ำหนักเบาเหมาะสำหรับที่จะใช้แข่งขันเป็นอย่างยิ่ง
Worksbell Rapfix Racing : Mechanics

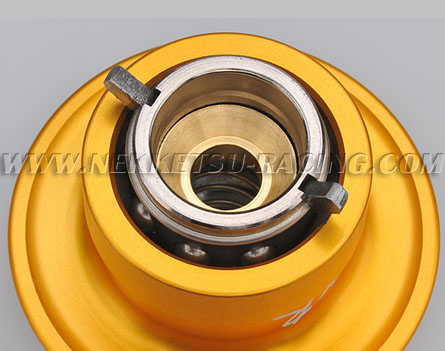

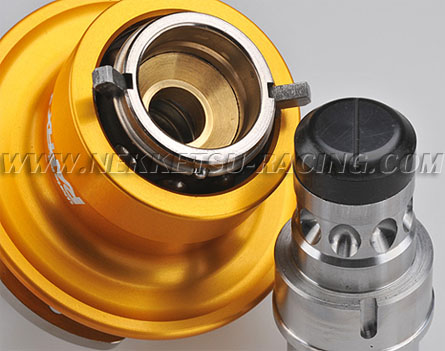

หลุมทั้ง 8 ของด้านที่เสียบกับลูกเหล็กที่ใช้รองรับนี่เป็นการทำให้ล๊อคแน่นหนา เพื่อการเคลื่อนไหวทั้งในทางรัศมีและไปทางด้านข้าง ลูกเหล็กจะถูกปล่อยให้เป็นอิสระ เมื่อ sleeve ถูกดึง ส่วน socket ก็สามารถแยกออกจาก plug ได้ในส่วนของ sleeve เข้าไปหนึ่งครั้งเป็นการล๊อค การกลับไปยังส่วนของ plug อีกหนึ่งครั้ง sleeve จะกลับไปล๊อคอัตโนมัติ
Worksbell Rapfix Racing : Characteristics
เมื่อแยก Rapfix กลับไปยัง Hub ตำแหน่งของพวงมาลัยจะไม่สำคัญ เนื่องจากข้อเท็จจริงมีอยู่ว่า Rapfix จะล๊อคกลับไปยังตำแหน่งเดิมเท่านั้นซึ่งจะทำให้มันถูกตัดออกจากกัน กลไกลการปล่อยอย่างรวดเร็วจะกำหนดพวงมาลัยให้หาตำแหน่งเฉพาะ ก่อนที่จะประกอบพวงมาลัยใหม่ นอกจากนั้นเทคโนโลยีพิเศษของ WORKSBELL รับประกันได้เลยว่า ไม่มีการสั้น และไม่หลวมอย่างแน่นอน เพราะว่าลูกเหล็กจะเก็บความดันที่ต่อเนื่องและมั่นคงที่ plug ตลอดเวลาเพราะฉะนั้นมันแสดงถึงความสำคัญของทำงานของพวงมาลัยโดยผู้ขับขี่ นอกจากนี้เพื่อสร้างความน่าเชื่อถือของ RAPFIX RACING ในการแข่งขัน กลไกลใหม่ Cam Lock เป็นการล๊อคที่แน่หนามีรัศมีที่คงที่โดยการรวมตัว ของ Plug และ Socket เพราะฉะนั้นความปลอดภัยจะรับประกันได้จากการใส่ระบบ cam lock เข้าด้วยกันกับระบบ Ball Lock System
Worksbell Rapfix Racing : Specifications ( คุณสมบัติ )
มันเป็นการพัฒนาสำหรับรถ Formula โดยวัสดุเฉพาะคือ Chromium molybdenum steel SCM 435 ถูก ใช้สำหรับ plug ซึ่งนำมาเชื่อมต่อกับ stering shaft อย่างง่ายดายส่วนของวัสดุ SUS420 ใช้สำหรับliner ซึ่งวิเคราะห์แล้วว่ามีน้ำหนักเบาและมีความทนทานกับ sleeve ยิ่งไปกว่านั้น socket ผลิตจาก extra super Duralumin (A7075T6) (Duralumin) ซึ่งเป็นวัสดุชนิดเดียวกับที่ใช้ในการผลิตกระสวยอวกาศ ให้ความคงทนแข็งแรงสูงและน้ำหนักที่เบาเต็มไปด้วยแผ่นโลหะพิเศษที่ทนทาน ส่วนบนของ plug ช่วยปกป้องฝาครอบจากการติดตั้ง ถ้าฝาครอบที่ป้องกันเสียหาย ก็สามารถเปลี่ยนใหม่ได้
Worksbell Rapfix Racing : Strength
ความแข็งแกร่ง RAPFIX RACING กลายเป็นมาตรฐานของ NAPAC (เป็นมาตรฐานหลังจากผลิตภัณฑ์เข้าสู่ตลอดญี่ปุ่น) การทดสอบการบิดนั้นเป็นการตรวจการทำงานของพวงมาลัยจนถึงรัศมี ไม่มีการเปลี่ยนแปลงของรูปร่างหลังจาการทุบโดยน้ำหนัก 29.7 kg.m.(194 N.m.) ซึ่งตรวจสอบจากอุบัติเหตุที่ผู้ขับขี่ปะทะกับพวงมาลัยผลที่ตามมาของการทดสอบนี้จาการทดสอบการงอและการบิด ซึ่งใช้หลักถ่วงน้ำหนักพบว่าสภาพจะคงอยู่ถาวร แม้ว่าการสั่นจะเพิ่มขึ้นก็ตาม ผลิตภัณฑ์ยังสมารถถอด และประกอบได้ ไม่แตกหัก เพราะฉะนั้นการทดสอบนี้พิสูจน์ว่า พวงมาลัยสามารถทำงานได้ เมื่อรับน้ำหนักซึ่งหนักมาก จากผลลัพธ์นี้ RAPFIX RACING มีความเหมือนแต่ทนทานกว่า spline style Quick Release hub ของบริษัทอื่น เราทดสอบด้วยว่าแรงเท่าไหร่ที่จะปล่อย plug และ socket ผลปรากฎว่าในแรงดึงที่ 3754 kg (368KN) ไม่สามารถทำลายมันได้ การทดสอบจบลงเมื่อสลักเกลียวซึ่งติดกับพวงมาลัยถูกทำลาย แต่quick release function ก็ยังสามารถทำงานได้ เพราะฉะนั้นมันรับประกันได้ว่า RAPFIX RACING สามารถทนทานของแรงดึง 68G ได้เพราะว่ามาตรฐานของผู้ขับขี่ รวมถึงน้ำหนักที่เป็นมาตรฐานความปลอดภัยของประเทศญี่ปุ่น คือ 55kg เราทำซ้ำประมาณ10,000ครั้ง ทั้งทดสอบการประกอบและการถอด สำหรับความทนทาน เราพิสูจน์ได้ว่ามันไม่หัก และยังคงสมารถขับขี่ได้ถึงแม้ว่าจะประกอบหรือถอด รวมถึงการสั่นที่เพิ่มขึ้น
|
|
|
|
|
|
|
|
